CONSTRUA UM RELÓGIO DE SOL
DETERMINAÇÃO DO NORTE VERDADEIRO

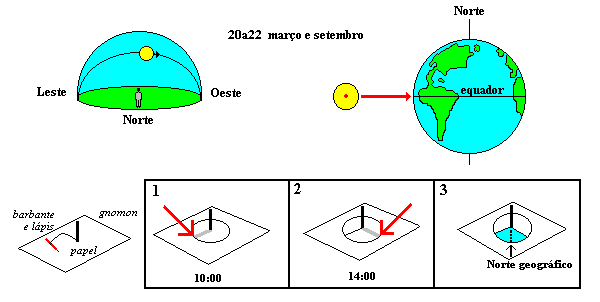

O primeiro passo para construir o relógio de sol, é obter o Norte Verdadeiro do lugar. Pode-se contratar o serviço de topógrafos, ou agrimensores que determinarão tal alinhamento. Se quiser fazer por si mesma, siga o esquema e instruções abaixo, limitando-se a realizar a tarefa durante, ou o mais próximo possível, dos equinócios de Março ou Setembro.
Escolha um local aonde possa garantir que o arranjo não será adulterado, pois são necessárias quatro ou mais horas para a obtenção do alinhamento do Norte geográfico verdadeiro. Barbante, lápis e uma vareta ( gnomon ) devem ser firmemente apostos em terreno plano, conforme a figura. Os procedimentos são os seguintes :
DETERMINAÇÃO DA LATITUDE LOCAL
O segundo passo é obter a latitude do lugar aonde será montado o relógio. Desde mapas cartográficos até equipamentos GPS podem ser utilizados para tal.
CONSTRUÇÃO DE UM RELÓGIO DE SOL HORIZONTAL
Observe os desenhos e tabelas que seguem, pois através dêles se construirá um relógio horizontal, cuja confecção é , dentre todos os tipos possíveis, a menos complicada.

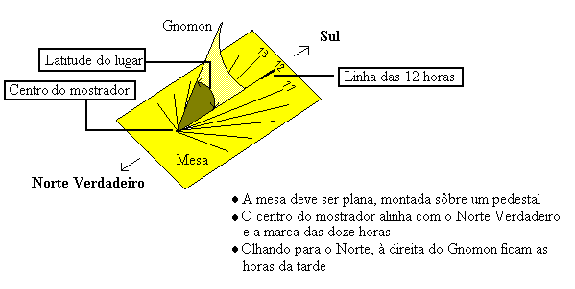

Um relógio horizontal é composto de uma Mesa ( horizontal ) um Gnomon ( inclinado ) e os mostradores das horas, marcados sobre a Mesa.
CÁLCULO DOS ÂNGULOS DAS HORAS ( X )

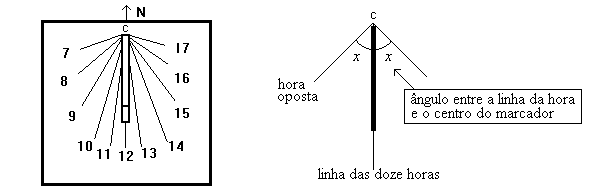

Os ângulos para as marcas de cada hora, são calculados de acordo com a fórmula e tabela abaixo, devendo ser traçados na mesa antes da fixação do gnomom.
Aonde : X é o ângulo procurado entre a marca da hora e a linha das 12 horas, contado a partir do centro C do marcador. L é a latitude do lugar em graus e h, conforme tabela abaixo
hora |
hora oposta |
h |
07:00 |
17:00 |
3,73205 |
08:00 |
16:00 |
1,73205 |
09:00 |
15:00 |
1,00000 |
10:00 |
14:00 |
0,57735 |
11:00 |
13:00 |
0,26794 |
CÁLCULO DOS ÂNGULOS DAS HORAS EM RELÓGIO COM MOSTRADOR VERTICAL
As horas serão mercadas a partir da linha do meio-dia, sobre a mesa horizontal do relógio.
CORREÇÃO DA HORA -EXEMPLO: JOÃO PESSOA, BP
Deve-se subtrair (-) os minutos conforme o correr do ano, para se obter a hora legal.
janeiro |
01 |
06 |
11 |
16 |
21 |
26 |
31 |
correção |
-37 |
-35 |
-32 |
-31 |
-29 |
-28 |
-27 |
fevereiro |
05 |
10 |
15 |
20 |
25 |
||
correção |
-26 |
-26 |
-26 |
-27 |
-27 |
||
março |
02 |
07 |
12 |
17 |
22 |
27 |
|
correção |
-28 |
-29 |
-30 |
-32 |
-33 |
-35 |
|
abril |
01 |
06 |
11 |
16 |
21 |
26 |
|
correção |
-36 |
-38 |
-39 |
-40 |
-41 |
-43 |
|
maio |
01 |
06 |
11 |
16 |
21 |
26 |
31 |
correção |
-43 |
-44 |
-44 |
-44 |
-44 |
-44 |
-43 |
junho |
05 |
10 |
15 |
20 |
25 |
30 |
|
correção |
-42 |
-41 |
-40 |
-39 |
-38 |
-37 |
|
julho |
05 |
10 |
15 |
20 |
25 |
30 |
|
correção |
-36 |
-35 |
-35 |
-34 |
-34 |
-34 |
|
agosto |
04 |
09 |
14 |
19 |
24 |
29 |
|
correção |
-34 |
-35 |
-36 |
-37 |
-38 |
-39 |
|
setembro |
03 |
08 |
13 |
18 |
23 |
28 |
|
correçào |
-41 |
-43 |
-44 |
-46 |
-48 |
-50 |
|
outubro |
03 |
08 |
13 |
18 |
23 |
28 |
|
correção |
-51 |
-53 |
-54 |
-55 |
-51 |
-57 |
|
novembro |
02 |
07 |
12 |
17 |
22 |
27 |
|
correção |
-57 |
-57 |
-56 |
-56 |
-54 |
-53 |
|
dezembro |
02 |
07 |
12 |
22 |
27 |
||
correção |
-51 |
-49 |
-47 |
-45 |
-42 |
-40 |
Mais informações e dados complementares para a construção de um relógio do Sol poderão ser obtidas com Adolfo Stotz Neto, responsável por este artigo, através dos telefones: (048) 960.5714 334.1556
