Determinação do norte verdadeiro
O primeiro passo para construir o relógio de sol, é obter o Norte Verdadeiro do lugar. Pode-se contratar o serviço de topógrafos, ou agrimensores que determinarão tal alinhamento. Se quiser fazer por si mesma, siga o esquema e instruções abaixo, limitando-se a realizar a tarefa durante, ou o mais próximo possível, dos equinócios de Março ou Setembro.

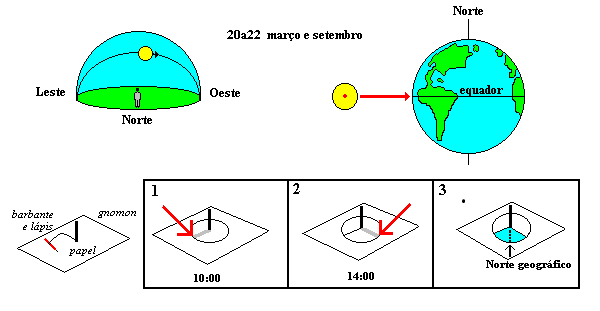

Escolha um local aonde possa garantir que o arranjo não será adulterado, pois são necessárias quatro ou mais horas para a obtenção do alinhamento do Norte geográfico verdadeiro. Barbante, lápis e uma vareta (gnomon) devem ser firmemente apostos em terreno plano, conforme a figura. Os procedimentos são os seguintes :
1- Próximo das 10:00 h, traçar uma circunferência de raio igual à sombra da vareta e marcar o ponto em que a sombra toca a circunferência, unindo o ponto à base do gnomon.
2- Próximo da hora oposta (no caso 14:00 h) marcar o ponto em que a sombra novamente toca a circunferência, unindo à base do gnomon.
3- A bissetriz (metade) do ângulo formado aponta para o Norte verdadeiro.
Determinação da latitude local
O segundo passo é obter a latitude do lugar aonde será montado o relógio. Desde mapas cartográficos até equipamentos GPS podem ser utilizados para tal.
Construção de um relógio de sol horizontal
Observe os desenhos e tabelas que seguem, pois através dêles se construirá um relógio horizontal, cuja confecção é , dentre todos os tipos possíveis, a menos complicada.

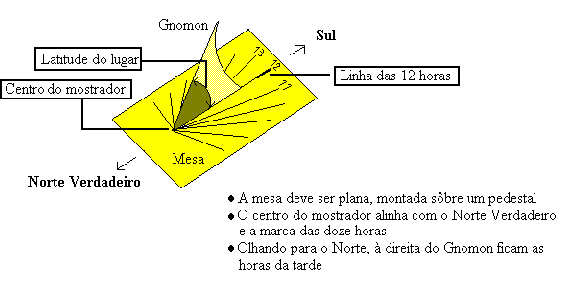

Um relógio horizontal é composto de uma Mesa (horizontal) um Gnomon (inclinado) e os mostradores das horas, marcados sobre a Mesa
Cálculo dos ângulos das horas ( x )

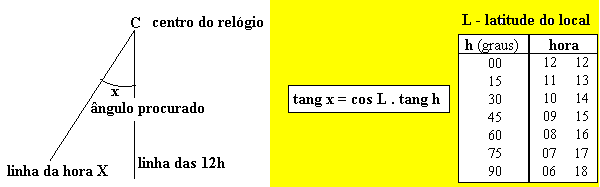

Os ângulos para as marcas de cada hora, são calculados de acordo com a fórmula e tabela abaixo, devendo ser traçados na mesa antes da fixação do gnomom.
Aonde : X é o ângulo procurado entre a marca da hora e a linha das 12 horas, contado a partir do centro C do marcador. L é a latitude do lugar em graus e h, conforme tabela abaixo:
| hora | hora oposta | h |
| 07:00 | 17:00 | 3,73205 |
| 08:00 | 16:00 | 1,73205 |
| 09:00 | 15:00 | 1,00000 |
| 10:00 | 14:00 | 0,57735 |
| 11:00 | 13:00 | 0,26794 |
Cálculo dos ângulos das horas em relógio com mostrador vertical
As horas serão mercadas a partir da linha do meio-dia, sobre a mesa horizontal do relógio.
Correção da hora – Exemplo: João Pessoa / BP
Deve-se subtrair (-) os minutos conforme o correr do ano, para se obter a hora legal.
| janeiro | 01 | 06 | 11 | 16 | 21 | 26 | 31 |
| correção | -37 | -35 | -32 | -31 | -29 | -28 | -27 |
| fevereiro | 05 | 10 | 15 | 20 | 25 | ||
| correção | -26 | -26 | -26 | -27 | -27 | ||
| março | 02 | 07 | 12 | 17 | 22 | 27 | |
| correção | -28 | -29 | -30 | -32 | -33 | -35 | |
| abril | 01 | 06 | 11 | 16 | 21 | 26 | |
| correção | -36 | -38 | -39 | -40 | -41 | -43 | |
| maio | 01 | 06 | 11 | 16 | 21 | 26 | 31 |
| correção | -43 | -44 | -44 | -44 | -44 | -44 | -43 |
| junho | 05 | 10 | 15 | 20 | 25 | 30 | |
| correção | -42 | -41 | -40 | -39 | -38 | -37 | |
| julho | 05 | 10 | 15 | 20 | 25 | 30 | |
| correção | -36 | -35 | -35 | -34 | -34 | -34 | |
| agosto | 04 | 09 | 14 | 19 | 24 | 29 | |
| correção | -34 | -35 | -36 | -37 | -38 | -39 | |
| setembro | 03 | 08 | 13 | 18 | 23 | 28 | |
| correção | -41 | -43 | -44 | -46 | -48 | -50 | |
| outubro | 03 | 08 | 13 | 18 | 23 | 28 | |
| correção | -51 | -53 | -54 | -55 | -51 | -57 | |
| novembro | 02 | 07 | 12 | 17 | 22 | 27 | |
| correção | -57 | -57 | -56 | -56 | -54 | -53 | |
| dezembro | 02 | 07 | 12 | 22 | 27 | ||
| correção | -51 | -49 | -47 | -45 | -42 | -40 |
Mais informações e dados complementares para a construção de um relógio do Sol poderão ser obtidas com Adolfo Stotz Neto, responsável por este artigo, através dos telefones: (48) 960-5714 | (48) 334-1556.
